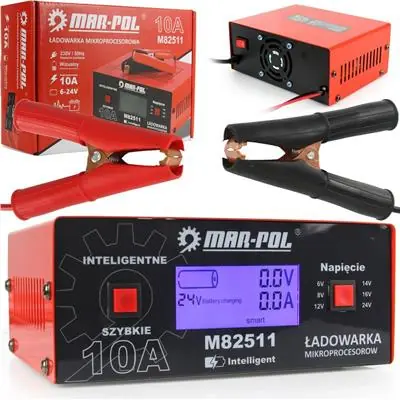

Prostownik mikroprocesorowy 6V 12V 14V 16V 24V 10A
Prostownik mikroprocesorowy marki MAR-POL to prostownik z mikroprocesorowym
systemem kontroli i sterowania w technologii PWM (Pulse-Width Modulation)
z możliwością ładowania akumulatorów 6V, 8V, 12V, 14V, 16V i 24V
oraz możliwością wyboru niestandardowych typów napięć akumulatorów,
który inteligentnie i konkretnie dobierze odpowiednie parametry sprawiając,
że rozładowany i zaniedbany akumulator zostanie zregenerowany.
Inteligentne sprawdzanie i poprawianie kondycji akumulatora odbywa się poprzez ciągły test systemu
i przełączania ładowania w 4 inteligentnych trybach (Stałe napięcie; Stały prąd; Ładowanie prądem stałym; Ładowanie prądem zmiennym).
Ładowanie w trybie inteligentnym (SMART), nie potrzebuje uwagi użytkownika,
gdyż wszystkie programy sterujące procesem ładowania akumulatora zostały zostały tak zaprojektowane
żeby nie wymagały ingerencji użytkownika i dostosowane do odpowiednich rodzajów akumulatorów
i ich znamionowych napięć w celu najdokładniejszego doprowadzenia ich do najlepszej kondycji.
PWM (Pulse-Width Modulation) – to metoda regulacji sygnału prądowego lub napięciowego,
o stałej amplitudzie i częstotliwości, polegająca na zmianie wypełnienia sygnału.
Układ PWM zasila urządzenie bezpośrednio lub przez filtr dolnoprzepustowy wygładzający zmiany natężenia prądu elektrycznego i napięcia.
Dzięki dużemu wyświetlaczowi z procentowym wskazaniem naładowania akumulatora mamy możliwość
dodatkowej kontroli stanu akumulatora.
Duży wyświetlacz informuje o aktualnym prądzie, trybie ładowania jak i aktualnym napięciu akumulatora.
Wysoka efektywność ładowania za pomocą zaawansowanego sterowania procesami ładowania pozwala
na osiągnięcie efektywności na poziomie 98%, co sprawia że jest on znacznie lepszy od tradycyjnych typów prostowników.
DANE TECHNICZNE:
Marka: MAR-POL
Napięcie znamionowe: 230V / 50 Hz
Obsługiwane napięcia akumulatorów: 6V / 8V / 12V / 14V / 16V / 24V
Natężenie ładowania: 0A – 10A
Proces ładowania: 8-stopniowy (inteligentny)
Temperatura pracy: od -20°C do 40°C
Efektywność: 98%
Obsługuje akumulatory: VRLA, WET, GEL, EFB, AGM
Wbudowany wentylator sterowany przez MCU
Długość przewodu zasilającego: 130 cm
Długość przewodów „+” i „-„: 140 cm
Wymiary: 17,5×13,5×7,5 cm
4 TRYBY PRACY:
Stałe napięcie: Użycie napięcia stałego do ładowania akumulatora sprawdzając
czy prąd ładowania nie jest za wysoki zmniejszając go w trakcie procesu.
Stały prąd: Oznacza, że napięcie akumulatora jest niższe niż ustawione napięcie ładowarki,
ale ładowarka będzie podtrzymywać stały prąd ładowania akumulatora.
Ładowanie prądem stałym: Kiedy napięcie akumulatora zbliża się do napięcia znamionowego
i prąd ładowania jest już niski do ustawionego prądu, przełączy się w tryb doładowania pływającego (floating charge modulation).
Oznacza to, że akumulator jest naładowany, ale jest sprawdzany ciągle pod względem spadków napięcia
i doładowywany automatycznie prądem zmiennym.
Ładowanie prądem zmiennym: Tryb będzie utrzymywać stan pełnego naładowania akumulatora.
8 FAZ ŁADOWANIA:
FAZA 1: DIAGNOSTYKA: analiza akumulatora, jego stanu naładowania
oraz poprawności połączeń pomiędzy akumulatorem i prostownikiem.
FAZA 2: ODSIARCZANIE: jeśli prostownik rozpozna zasiarczony akumulator,
prostownik zastosuje ładowanie prądem pulsującym o niskim napięciu i wysokim natężeniu co umożliwia
usunięcie siarczanu z płytek akumulatora, dzięki czemu zostaje przywrócona jego początkowa pojemność.
FAZA 3: ANALIZA: sprawdzenie czy akumulator nie jest uszkodzony
i czy może przyjąć prąd ładowania – zapobiega ładowaniu uszkodzonego akumulatora.
FAZA 4: MIĘKKI START: jeśli akumulator nie jest uszkodzony rozpoczyna się ładowanie prądem
o stosunkowo niskim natężeniu (ok 15%), stopniowo zwiększając jego wartość.
FAZA 5: ŁADOWANIE ZASADNICZE: ładowanie prądem maksymalnym o stałym natężeniu o wartości
regulowanej automatycznie w zależności od stanu naładowania akumulatora, do czasu osiągnięcia 80% naładowania akumulatora.
FAZA 6: ŁADOWANIE KOŃCOWE: ładowanie prądem o malejącym natężeniu
i stałym napięciu do osiągnięcia 100% naładowania akumulatora.
FAZA 7: ANALIZA: trwający około 2 minut test naładowania akumulatora
– jeśli po zatrzymaniu ładowania poziom naładowania akumulatora nie spada, proces ładowania zostaje zakończony.
FAZA 8: PULSOWANIE: monitorowanie napięcia akumulatora i utrzymywanie optymalnego naładowania
na poziomie 95-100% naładowania poprzez impulsy prądu ładowania.
ZASTOSOWANE SYSTEMY BEZPIECZEŃSTWA:
Ochrona przeciwprzepięciowa – ochrona włącza się przy ustawieniu napięcia ładowania innego niż wykryty parametr.
Funkcja diagnostyki akumulatora – prostownik stale monitoruje stan akumulatora.
Zabezpieczenie przed przegrzaniem ładowarki: Kiedy temperatura ładowarki przekracza 150°C,
ładowarka przestanie ładować. Kiedy temperatura zredukuje się do 80°C,
lub wyłączy się prostownik na ok.10 min, po tym czasie można ładować akumulator ponownie.
Ochrona przed zwarciem: Kiedy wystąpi zwarcie w obwodzie nastąpi automatyczne zatrzymanie pracy.
Objawi się to długim sygnałem dźwiękowym.
Wystarczy podłączyć ładowarkę ponownie poprawiając założone zaciski, wtedy nastąpi ponowne automatycznie ładowanie.
Ochrona przed odwrotnym podłączeniem: Podczas, gdy zaciski (+/-) zostaną przez pomyłkę podłączone na odwrót,
ładowarka zaalarmuje to w postaci przerywanych długich sygnałów dźwiękowych.
Po prawidłowym podłączeniu zacisków nastąpi ponowne ładowanie.
